Introducción del producto

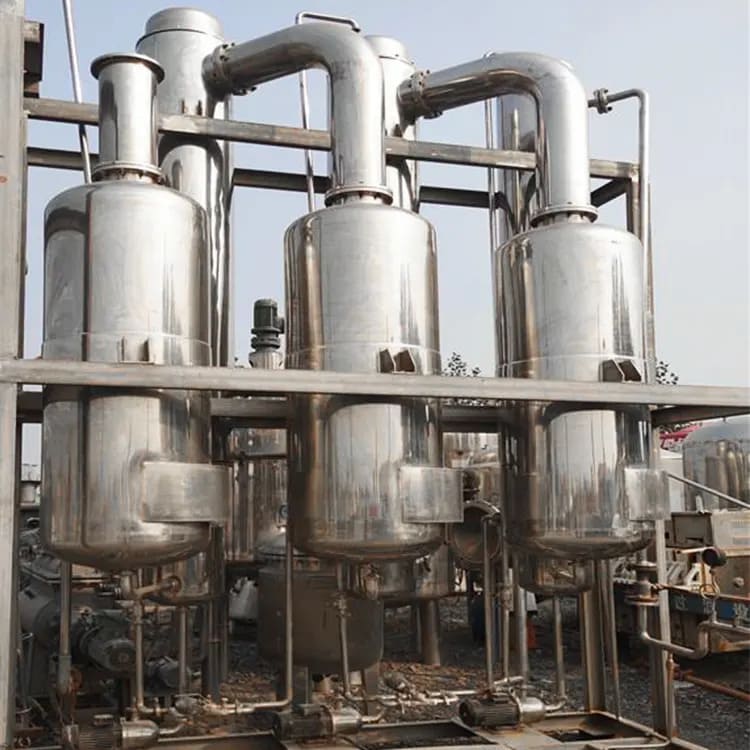

El dispositivo de evaporación de tres efectosEs una clase de eficacia alta y de equipo ahorro de energía de la evaporación, que realiza la operación de la evaporación de la eficacia alta a través de tres evaporadores conectados serie. Este dispositivo de evaporación es ampliamente utilizado en la industria química, protección del medio ambiente y otros campos, gracias a sus características de evaporación multietapa y recuperación de calor, para lograr el objetivo de ahorro de energía y reducción de emisiones y producción eficiente.
La ventaja técnica de la unidad de evaporación de triple efecto es su excelente ahorro de energía y eficiencia térmica. El proceso de evaporación de tres etapas permite que una sola entrada de vapor evapore varias veces la cantidad de agua, mientras se logra una separación eficiente de la sal de las aguas residuales.
Los componentes principales del dispositivo de evaporación de tres efectos y sus funciones son los siguientes
Bomba de alimentación: Responsable de la alimentación del material a tratar en el primer calentador de efecto.
Primer calentador de efectoUse una fuente de calor externa (como vapor crudo) para calentar inicialmente el material para que alcance un estado de ebullición.
Evaporador de segundo efecto y tercer efecto: El vapor secundario generado por el primer efecto ingresará al segundo evaporador de efecto como fuente de calor, y el vapor secundario generado por el segundo efecto se alimentará al tercer evaporador de efecto, formando un proceso en serie de evaporación de tres efectos.
Cámara de evaporación y separadorAquí, el material calentado se evapora y el vapor se separa del líquido no evaporado por un separador de gas-líquido.
Bomba de circulaciónEl proceso de volver a transportar el líquido separado de nuevo al calentador para formar un flujo circulante.
CondensadorSe utiliza para condensar el vapor evaporado para la recolección o procesamiento posterior.
Separador de salDurante el proceso de evaporación, si se producen sustancias sólidas, como sales, se separarán aquí.
Las características de la unidad de evaporación de triple efecto incluyen
Alta eficiencia de ahorro de energía: El dispositivo de evaporación de tres efectos mejora en gran medida la eficiencia de utilización de la energía térmica a través del proceso de tres evaporación. Permite una evaporación eficiente con un menor consumo de energía, ahorrando aproximadamente el 70% del consumo de energía en comparación con los evaporadores de efecto único.
Fácil de operar: El sistema generalmente está equipado con un sistema de control inteligente, que puede realizar el control preciso y el cálculo del calor durante el proceso de evaporación, mejorando así la eficiencia de la utilización de la energía.
Limpio e higiénico: El material se evapora y se concentra en el sistema cerrado, y el ambiente es limpio y cómodo. El dispositivo único de eliminación de espuma del equipo evita el fenómeno del material en funcionamiento, y la parte en contacto con el material generalmente está hecha de acero inoxidable importado, y está pulida, lo que hace que el equipo tenga buena resistencia a la corrosión, limpieza conveniente y cumple con los requisitos de salud de la industria alimentaria y farmacéutica.
Las áreas de aplicación de los dispositivos de evaporación de triple efecto incluyen
Producción química: El dispositivo de evaporación de tres efectos puede eliminar eficazmente la sal inorgánica a través de la evaporación para lograr el propósito de purificación y concentración.
Procesamiento de alimentos: El dispositivo de evaporación de tres efectos es adecuado para el proceso de concentración de alimentos líquidos, como el procesamiento de jugo, leche, etc., para ayudar a mejorar la concentración del producto, al tiempo que conserva el sabor y la nutrición originales de los alimentos.
Captura y procesamiento de petróleo y gasLas unidades de evaporación de triple efecto se utilizan para tratar el tratamiento de la salmuera para reducir el impacto ambiental.
Principio técnico de
El principio deEvaporador de triple efectoLa tecnología se basa en múltiples etapas de evaporación y reutilización de calor para mejorar la eficiencia energética general y la eficiencia de producción.
En primer lugar, un evaporador de triple efecto es un sistema compuesto por tres evaporadores en serie. Durante la operación, la presión y el punto de ebullición de la solución de cada efecto posterior son más bajos que los del efecto anterior, de modo que el vapor secundario producido por el efecto anterior se puede utilizar como medio de calentamiento para el siguiente efecto. En otras palabras, la cámara de calentamiento del efecto posterior es realmente el condensador del vapor secundario de efecto previo. En general, el primer efecto requiere el consumo de vapor bruto para proporcionar calor, mientras que el segundo y tercer efectos posteriores se basan principalmente en el vapor secundario generado por el efecto anterior para el calentamiento.
En segundo lugar, este diseño tiene la ventaja de reducir significativamente el consumo de energía, ya que no se requiere una fuente de calor adicional para todos los efectos, excepto el primero. El condensado del primer efecto se devuelve a la fuente de calor, mientras que el condensado de los otros efectos se agrupa y se exporta como agua desalinizada. A través de este proceso, una sola entrada de vapor en bruto puede evaporar muchas veces la cantidad de agua.
Además, en aplicaciones industriales prácticas, los evaporadores de tres efectos son particularmente adecuados para la evaporación y cristalización de soluciones que tienen precipitación de cristales. Son ampliamente utilizados en la industria química, fundición de minería de metales, tratamiento de líquidos residuales de decapado de acero grande y tratamiento de líquidos residuales de desulfuración húmeda de plantas de energía. Debido a las características complejas y cambiantes de la solución en varias fábricas, generalmente es necesario formular soluciones técnicas específicas para que los usuarios elijan la composición y el contenido de la solución con precipitación cristalina.
Producción de equipos
WTEYA apunta a la producción digital e inteligente para proporcionar productos y servicios superiores a sus clientes. No solo ofrecemos una amplia gama de productos estándar que se prueban seriamente y un rendimiento estable para satisfacer una amplia gama de necesidades industriales.También proporcionamos servicio de encargo, así como servicios del OEM y del ODM,El equipo de diseño profesional proporciona las soluciones apropiadas para que los clientes satisfagan sus necesidades únicas. Trabajaremos de cerca con cada cliente para asegurarse de que cada dispositivo se adapte a los requisitos de proceso del cliente y al proceso de producción exactamente. El servicio todo en uno de WTEYA, innovador para crear productos mecánicos de alta calidad y soluciones de sistemas, ayuda profesionalmente al cliente a tratar diversos problemas de tratamiento de agua.
Capacidad y tamaño
Tabla de parámetro del equipo de la evaporación del Tres-efecto | |||||
Capacidad de evaporación (t/h) | Tipo de evaporador | Potencia bruta (KW/h) | Consumo de vapor (t/h) | Consumo de agua circulante (t/h) | Superficie de suelo (L * W * H/m) |
1,5 | Evaporador de circulación forzada | 56 | 0,7 | 60 | 2*10*12 |
5 | Evaporador de circulación forzada | 118 | 1,92 | 150 | 10*8*14 |
4 | Evaporador de circulación forzada | 97 | 1,6 | 135 | 10*6*12 |
8 | Evaporador de circulación forzada | 94 | 3,2 | 200 | 14*6*12 |
15 | Evaporador de circulación forzada | 144 | 6,5 | 500 | 12*8*14 |
Preguntas frecuentes
P: ¿Qué pasa si la eficiencia de transferencia de calor del sistema de evaporador de triple efecto disminuye?
R: La disminución en la eficiencia de la transferencia de calor puede ser causada por la acumulación de incrustaciones o sedimentos en la superficie del calentador. El calentador debe limpiarse y mantenerse regularmente, utilizando un sistema CIP (limpieza in situ) o de acuerdo con los procedimientos de limpieza recomendados por el fabricante para eliminar la suciedad. Asegure el tratamiento previo de los materiales entrantes para reducir los componentes que pueden formar depósitos.
P: ¿Cómo optimizar el rendimiento energético del evaporador de triple efecto?
R: Para optimizar el consumo de energía, asegúrese de que todos los parámetros de funcionamiento (como la concentración de alimentación, la temperatura, la presión, etc.) se controlen con precisión. Compruebe y mantenga el rendimiento del sello del equipo para evitar fugas de vapor. Al mismo tiempo, el calor residual puede recuperarse a través de sistemas de recuperación de energía como bombas de calor o recompresión térmica, mejorando aún más la eficiencia energética general del sistema.
P: ¿Cuál es la causa del ruido excesivo cuando el evaporador de triple efecto está funcionando?
El ruido puede ser causado por la falla o desgaste de bombas, compresores u otras piezas mecánicas. El equipo debe ser revisado para ver si la lubricación o las piezas necesitan ser reemplazadas. Además, verifique si hay aire que ingresa al sistema, ya que el aire puede causar un fenómeno de bloqueo de aire en el sistema, produciendo ruido.
P: ¿Cómo lidiar con el bloqueo de cristalización en el sistema de evaporador de triple efecto?
R: El taponamiento de cristalización generalmente es causado por la precipitación de solutos con baja solubilidad a bajas temperaturas. El proceso de cristalización se puede controlar ajustando la temperatura y la presión de funcionamiento, asegurando que la solución se evapore a temperaturas más altas para evitar la cristalización. Si se ha producido un bloqueo, el bloqueo puede disolverse aumentando la temperatura o usando un disolvente químico.
P: ¿Qué pasa si el grado de vacío del evaporador de tres efectos no puede alcanzar el valor establecido?
R: El vacío insuficiente puede ser causado por un rendimiento deficiente de la bomba de vacío, una fuga del sistema o un condensador ineficiente. Primero, verifique el rendimiento de la bomba de vacío y repare o reemplácelo. Luego, el sistema se inspecciona completamente para determinar si hay un punto de fuga y solucionarlo. Por último, limpiar el condensador para asegurar su eficiencia.
