Introducción del producto
Introducción al evaporador de concentración de efecto único
El evaporador concentrador de efecto único es un equipo de evaporación que solo puede realizar una conversión de energía térmica. Su característica principal es que el vapor secundario generado ya no se usa para calefacción, sino que se descarga o condensa directamente.
Composición del evaporador de concentración de un solo efecto
Los componentes principales del evaporador concentrador de efecto único incluyen:
Cámara de calefacción: Un intercambiador de calor de tipo pared generalmente compuesto por múltiples tubos de calentamiento, responsables del proceso de calentamiento y evaporación del material.
Cámara de la evaporación: Ubicado en la parte superior, también conocida como la cámara de separación, utilizada para la separación gas-líquido.
Desespumador: Elimina la espuma generada durante el proceso de evaporación.
Condensador y enfriador: Condensar el gas evaporado en líquido.
Tanque de recepción de líquido: Recoge el material líquido concentrado.
Características del evaporador de concentración de efecto único
1. el evaporador concentrador de efecto único es adecuado para ocasiones a pequeña escala que no son sensibles a los costos de vapor, o para el procesamiento de materiales corrosivos y contaminantes.
2. en la evaporación de concentración de efecto único, ya que el vapor secundario no se reutiliza, el consumo de energía es relativamente alto.
3. mejorar la eficiencia de evaporación se puede lograr mediante la mejora de la diferencia de temperatura de transferencia de calor y el coeficiente de transferencia de calor total.
Ventajas del evaporador concentrador de efecto único
Las ventajas del evaporador concentrador de un solo efecto se reflejan principalmente en los siguientes aspectos:
•Equipo simple:La estructura del evaporador de concentración de un solo efecto es relativamente simple, por lo que es fácil de operar y adecuada para la producción a pequeña escala y las ocasiones de producción intermitente.
•Bajo costoDado que el equipo del evaporador de concentración de un solo efecto es simple, su inversión en el costo del equipo es relativamente baja, lo que es una mejor opción para las empresas con fondos iniciales limitados.
•Fuerte aplicabilidadEl evaporador concentrador de efecto único es adecuado para la evaporación de soluciones con un volumen de procesamiento pequeño, especialmente cuando el material es corrosivo o el vapor generado está contaminado y no se puede reutilizar, el evaporador concentrador de efecto único es una opción más adecuada.
Además, en términos de control automático de arranque y parada, ajuste automático de los parámetros del proceso, detección automática y alarma, el evaporador de concentración de un solo efecto moderno generalmente adopta sistemas de control avanzados como PLC y DCS para lograr el control del proceso y la operación segura, lo que mejora la conveniencia y la estabilidad de operación.
Ámbito de aplicación del evaporador concentrador de efecto único
Industria farmacéuticaUtilizado para la concentración y purificación de soluciones farmacéuticas.
Industria alimentariaAdecuado para el procesamiento concentrado de líquidos alimentarios.
Industria químicaSe utiliza para la concentración y purificación de soluciones químicas.
Industria ligera: Implicando necesidades de la evaporación y de la concentración de diversos productos líquidos.
Principio técnico de
El principio de funcionamiento del evaporador de un solo efecto se basa principalmente en el proceso de evaporación y concentración de la solución. Específicamente, se incluyen los siguientes pasos clave:
1.CalefacciónEl material que debe evaporarse se precalienta primero en el precalentador y luego ingresa al calentador. En un calentador, el material recibe energía térmica, generalmente proporcionada por vapor, que calienta el solvente (principalmente agua) en la solución a ebullición.
2.EvaporaciónCuando el solvente se calienta hasta el punto de ebullición, comienza a evaporarse. En este proceso, el solvente se transforma en una forma gaseosa, y la concentración del soluto aumenta en consecuencia.
3.Separación: La mezcla de gases generada por la evaporación (vapor secundario y vapor de solvente transportado) ingresa al separador, el papel del separador es llevar a cabo la separación gas-líquido, separando el vapor del líquido concentrado.
4.CondensaciónEl vapor secundario separado generalmente se envía al condensador para enfriarse en un líquido, y luego se trata o descarga según la demanda.
5.ColecciónLa solución concentrada se descarga desde el fondo del evaporador y se recoge.
Además, los evaporadores de efecto único pueden ser intermitentes, semi-intermitentes o de funcionamiento continuo. En la operación por lotes, la alimentación, la evaporación y la descarga se llevan a cabo paso a paso; En la operación continua, los materiales y los productos están continuamente dentro y fuera.
El proceso de producción de
Producción de equipos
Wteya tiene como objetivo la producción digital e inteligente para proporcionar productos y servicios superiores a sus clientes. No solo ofrecemos una amplia gama de productos estándar que se prueban seriamente y un rendimiento estable para satisfacer una amplia gama de necesidades industriales.También proporcionamos servicio de encargo, así como servicios del OEM y del ODM,El equipo de diseño profesional proporciona las soluciones apropiadas para que los clientes satisfagan sus necesidades únicas. Trabajaremos de cerca con cada cliente para asegurarse de que cada dispositivo se adapte a los requisitos de proceso del cliente y al proceso de producción exactamente. El servicio todo en uno de Wteya, innovador para crear productos mecánicos de alta calidad y soluciones de sistemas, ayuda profesionalmente al cliente a lidiar con diversos problemas de tratamiento de agua.
Capacidad y tamaño
Parámetro de evaporador de efecto único | |||||
Capacidad de evaporación (t/h) | Tipo de evaporador | Potencia bruta (KW/h) | Consumo de vapor (t/h) | Consumo de agua circulante (t/h) | Superficie del suelo (longitud * anchura * altura/m) |
1 | Evaporador de circulación forzada | 40 | 1,1 | 70 | 3*3*10 |
5 | Evaporador de circulación forzada | 65 | 5,5 | 350 | 5*5*12 |
1 | Evaporador de circulación de película descendente | 13,2 | 1,1 | 80 | 3*3*10 |
2,5 | Evaporador de circulación de película descendente | 35 | 3 | 120 | 4*3*6 |

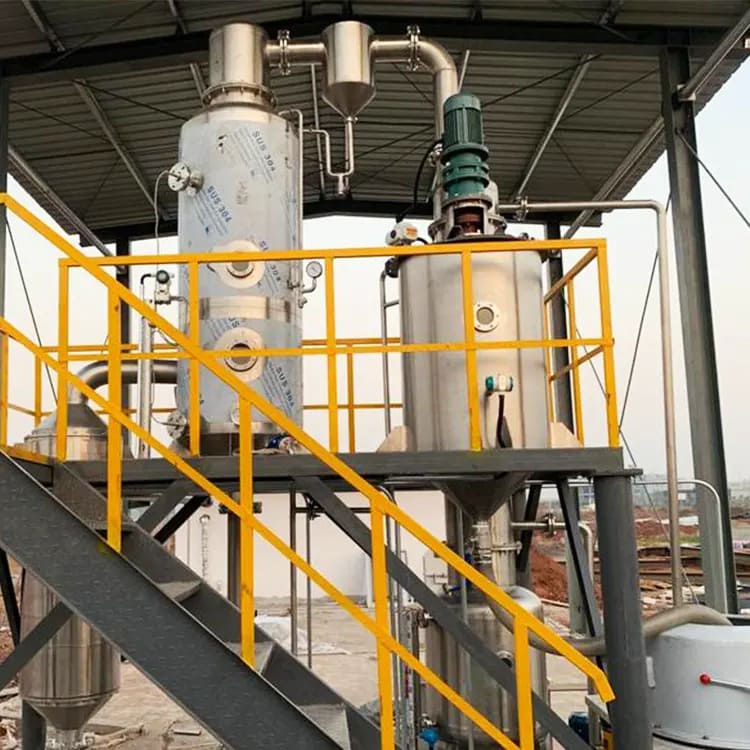

Efecto dibujo
Preguntas frecuentes
P: ¿Cuál es la razón por la cual la eficiencia de evaporación del evaporador de efecto único disminuye durante la operación?
R: La disminución en la eficiencia de la evaporación puede ser causada por una temperatura de calentamiento insuficiente, una concentración de solución demasiado alta, escalado o bloqueo del equipo, etc. La limpieza y el mantenimiento regulares del equipo, así como la optimización de los parámetros operativos pueden mejorar la eficiencia.
P: ¿Cómo evitar que el evaporador de efecto único se cristalice durante la operación?
R: Para evitar la cristalización, la concentración y la temperatura de la solución pueden controlarse para evitar exceder la saturación del soluto. Además, la limpieza regular de los equipos para evitar incrustaciones también ayuda a reducir el riesgo de cristalización.
P: ¿Qué debo hacer si el evaporador de efecto único tiene fugas durante la operación?
R: La fuga puede ser causada por un sello deficiente o equipo dañado. La operación del equipo debe detenerse de inmediato, las piezas de sellado deben inspeccionarse y las piezas dañadas deben repararse o reemplazarse.
Pregunta: ¿Cuál es la causa del ruido excesivo en el funcionamiento del evaporador de efecto único?
Respuesta: El ruido puede ser causado por piezas sueltas dentro del equipo o flujo de líquido deficiente. Compruebe que las piezas dentro del equipo estén apretadas y asegúrese de que el flujo de líquido sea suave.
Q: ¿Cómo extender la vida útil del evaporador de efecto único?
R: Para extender la vida útil del equipo, se debe realizar un mantenimiento y mantenimiento regular, incluida la limpieza del equipo, verificar y reemplazar las piezas desgastadas, optimizar los parámetros de operación, etc. Además, seguir los procedimientos operativos correctos y el uso de materias primas de alta calidad también ayudan a extender la vida útil del equipo.
| S/N | Evaporador de efecto único | Evaporador multi del efecto | Evaporador de TVR | Evaporador MVR |
|---|---|---|---|---|
| Fuente de energía | Usando la calefacción de vapor Red de tuberías de vapor Necesita caldera | Usando la calefacción de vapor Red de tuberías de vapor Necesita caldera | Necesidad de vapor de alta presión para conducir, Necesita caldera | Utilizando la energía eléctrica, Ninguna red del tubo de vapor de la necesidad Sistema de circulación de bucle cerrado |
| Consumo de energía | 1 toneladas de vapor para la evaporación del agua 1ton | 0,3 ~ 1 toneladas de vapor para la evaporación del agua 1ton | Basado en el efecto multi tradicional, un efecto más se utiliza con la impulsión de alta presión del vapor | La mayoría de la tecnología ahorro de energía actualmente |
| Coste de la operación | Mucho más alto | Más ahorro de energía | Inferior | Más bajo |
| Huella | Más pequeño | Más grande | Más grande | Más pequeño |
| Calidad del producto | Tiempo de residencia corto, Temp más grande. La diferencia conduce a una escala fácil. Calidad del producto no estable | Mayor tiempo de residencia, Temp más grande. La diferencia conduce a una escala fácil. Calidad del producto no estable | Tiempo de residencia corto, Menor influencia en la calidad del producto | Tiempo de residencia corto, Baja temperatura. Evaporación, Impacto mínimo en la calidad del producto |
| Tipo de control | Semiautomático | Automático completo Evaporación ininterrumpida | Automático completo Evaporación ininterrumpida | Automático completo Evaporación ininterrumpida |
