Introducción al filtro de cartucho de filtro

El filtro de elemento filtrante es un equipo de separación sólido-líquido o gas-sólido comúnmente utilizado, ampliamente utilizado en productos químicos, farmacéuticos, alimentos y bebidas, protección del medio ambiente, tratamiento de agua, metalurgia, petróleo, gas natural y otras industrias. Su principio de funcionamiento es principalmente capturar partículas sólidas, sólidos suspendidos, algunos coloides y otras impurezas en el fluido (que puede ser líquido o gas) a través del elemento filtrante, para lograr el propósito de purificar el fluido. La precisión de filtración es 1-5μm.

Tipo de elemento filtrante composición del filtro

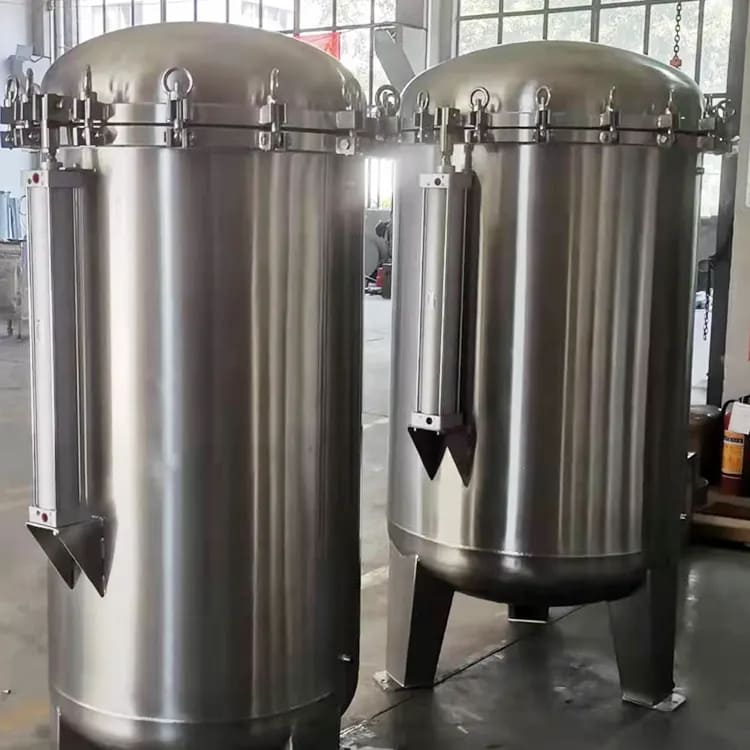

1. carcasa del filtro: la carcasa es la carcasa del filtro de tipo filtro, generalmente hecha de acero inoxidable, plástico (como polipropileno, ABS, etc.), acero al carbono y otros materiales, con resistencia a la corrosión y características de resistencia a la presión. La carcasa está diseñada para ser sellada para asegurar un flujo continuo de líquido y evitar fugas durante la filtración.
2. elemento filtrante: El elemento filtrante es el componente de la base del filtro, responsable del trabajo real de la filtración. Material de filtro y la estructura son variadas, de acuerdo con las necesidades del filtro puede elegir un filtro de papel, filtro de malla metálica, filtro sinterizado, filtro de fibra (como PP filtro fundido por soplado, filtro de alambre enrollado), filtro de carbón activado, y así sucesivamente. La selección del elemento de filtro está determinada por la precisión de filtración deseada, las características del fluido (por ejemplo, compatibilidad química, temperatura, presión) y el propósito de filtración (por ejemplo, eliminación de partículas, bacterialización, eliminación de olores).
3. cubierta superior: La cubierta superior se diseña generalmente con una abertura para facilitar la instalación, el reemplazo, y la limpieza del elemento filtrante. La cubierta superior y la carcasa están conectadas a través de roscas, sujetadores o bridas para asegurar el sellado.
4. sellos: incluyendo juntas, juntas tóricas, etc., utilizados para sellar entre la carcasa y la cubierta superior o entre el elemento de filtro y la carcasa para evitar fugas.
5. importación y exportación: el filtro generalmente está equipado con una entrada y salida de agua para la entrada y salida de líquido, y el tamaño de la interfaz (como 1/2 ", 3/4", 1 ", etc.) de acuerdo con la aplicación real debe elegirse para facilitar el acoplamiento con el sistema de tuberías.
6. válvula de derivación (opcional): en algunos diseños, se instalará una válvula de derivación, y cuando el elemento del filtro está bloqueado o necesita ser reemplazado, la válvula de derivación se puede abrir para garantizar el flujo de líquido y evitar interrumpir el proceso.
7. transmisor o manómetro (opcional): se utiliza para controlar la diferencia de presión antes y después del filtro, cuando la diferencia de presión alcanza el valor establecido, solicita al usuario que limpie o reemplace el elemento filtrante.
8. dispositivo de escorificación (para algunos tipos): en algunos diseños, como filtros de bolsa o equipos con una función de escorificación automática, habrá un dispositivo de escorificación especial para facilitar la limpieza de las impurezas sólidas acumuladas durante el proceso de filtración.
Además, de acuerdo con el tamaño del elemento filtrante, el filtro de tipo de filtro de acero inoxidable se puede dividir en filtros de 10 ", 20", 30 "y 40". El número de elementos de filtro se puede dividir en un solo núcleo, doble núcleo y multi-núcleo. En la dirección de la entrada y salida de líquido, se divide en tipo de lado a fondo y tipo de fondo a fondo. El material del filtro es acero inoxidable de alta calidad, tal como 304, 316, 316L, y así sucesivamente.

Filtro de elemento filtrante para la industria

Los filtros de tipo filtro debido a sus características eficientes, confiables y adaptables, se han convertido en equipos indispensables de tratamiento de agua en muchas industrias, filtro de tipo filtro con su amplia aplicabilidad y rendimiento de filtración eficiente, en casi todos los campos industriales, la industria de tratamiento de agua tiene su figura, como la industria de tratamiento de agua, industria de alimentos y bebidas, Industria farmacéutica y de biotecnología, industria química y petroquímica, industria electrónica de semiconductores, extracción y procesamiento de petróleo y gas, industria papelera y textil, protección ambiental y reciclaje de agua.

Basado en la intercepción física y el cribado, su núcleo utiliza la estructura de poros del material del filtro para bloquear y atrapar partículas sólidas, sustancias suspendidas o algunas sustancias macromoleculares en el fluido (como agua, aire u otros líquidos), para lograr el propósito de purificar el fluido. El flujo de trabajo específico es el siguiente:
1. la introducción de líquido: el fluido a filtrar entra en el equipo de la entrada del filtro, y la materia suspendida, partículas o impurezas transportadas por el fluido entran juntos en este proceso.
2. el proceso de filtración a través del elemento de filtro: el fluido pasa a través de la capa filtrante del elemento filtrante bajo la acción de la presión (puede ser la presión negativa formada por la gravedad, la presión de la bomba o el vacío). El material de filtro tiene diferentes tamaños de poro y estructuras dependiendo del tipo y tamaño de las impurezas que necesitan eliminarse. Como los filtros de algodón PP, los filtros de carbón activado, los filtros fundidos por soplado, etc., pueden interceptar partículas de diferentes tamaños.
3. interceptación y filtración: los poros o microporos en la superficie del elemento filtrante permiten solamente que las sustancias más pequeñas que la abertura pasen a través, mientras que las partículas, materia suspendida, O algunas sustancias macromoleculares más grandes que la abertura están bloqueadas en la superficie exterior del elemento de filtro o dentro de la capa profunda para formar una capa de torta de filtro, que realiza la separación sólido-líquido o gas-sólido.
4. exportación del líquido limpio: Después de la investigación del elemento filtrante del líquido limpio, su contenido de impureza se reduce grandemente, y se descarga del mercado del filtro, para alcanzar el propósito de la purificación.
5. tratamiento de impurezas: A medida que continúa el proceso de filtración, más y más impurezas se acumulan en la superficie del elemento filtrante, formando una capa de escoria de filtro, que aumentará gradualmente la resistencia del fluido y reducir la eficiencia de filtración. Por lo tanto, el elemento del filtro debe limpiarse regularmente (como el lavado a contracorriente y la limpieza química) o reemplazarse para mantener el efecto y la eficiencia de la filtración.
6. precisión de filtración: el filtro de tipo de filtro tiene una amplia gama de precisión de filtración, que puede ser desde el nivel de micras (como 0,5 micras, 5 micras, etc.) hasta el nivel del nanómetro, y diferentes campos de aplicación y necesidades elegirán diferentes filtros de precisión.
